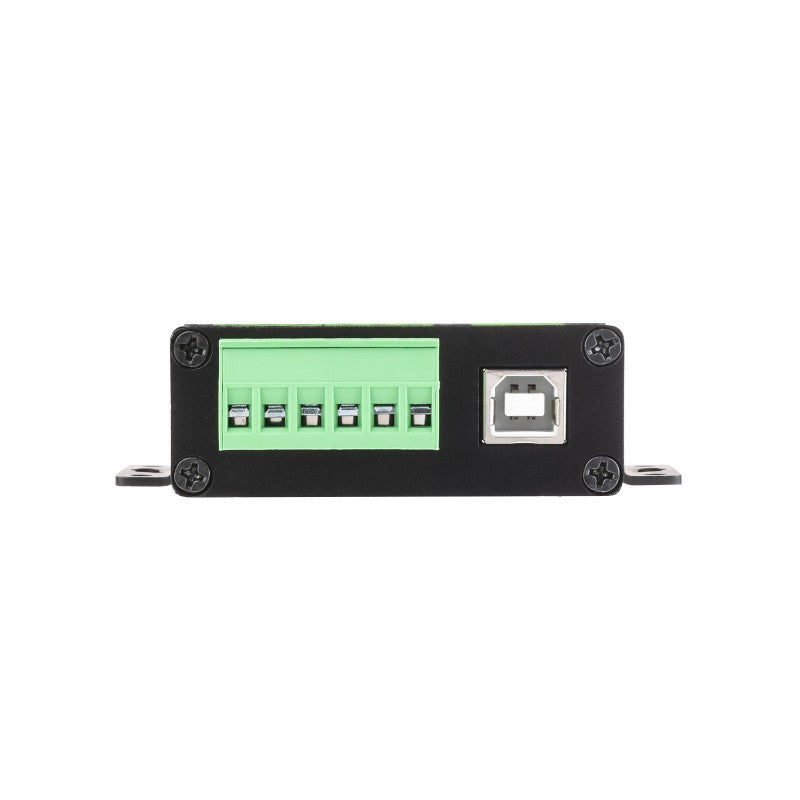

Waveshare Industrieller isolierter USB-zu-4-Kanal-RS485-Konverter (B)

Waveshare 26545 Industrieller isolierter USB-zu-4-Kanal-RS485-Konverter (B), CH344L-Chip, mehrere Sicherungen, Unterstützung mehrerer Systeme, Gehäuse aus Aluminiumlegierung, Unterstützung für Wand- und Schienenmontage

Merkmale:

• Verwendet den originalen CH344L-Chip, schnelle Kommunikation, stabil und zuverlässig, bessere Kompatibilität.

• Unterstützt USB zu 4-Kanal isoliertem RS485, praktisch für die Erweiterung mehrerer industrieller RS485-Seriellgeräte.

• Integrierte Unibody-Stromversorgungsisolierung, liefert stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für den isolierten Anschluss.

• Integrierte Unibody-Digitalisolierung, ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Entstörung, geringer Stromverbrauch.

• Integrierter TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannungen und transiente Spannungsspitzen im Schaltkreis, Blitzschutz und ESD-Schutz.

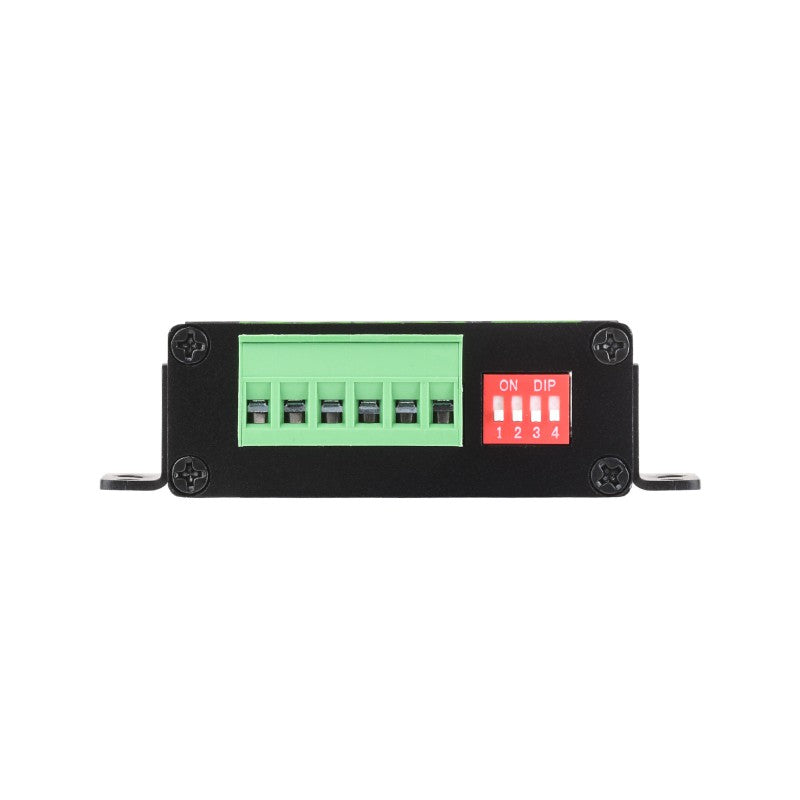

• Integrierte RS485-Ausgangsanschluss-120R-Widerstände, über DIP-Schalter aktivierbar/deaktivierbar.

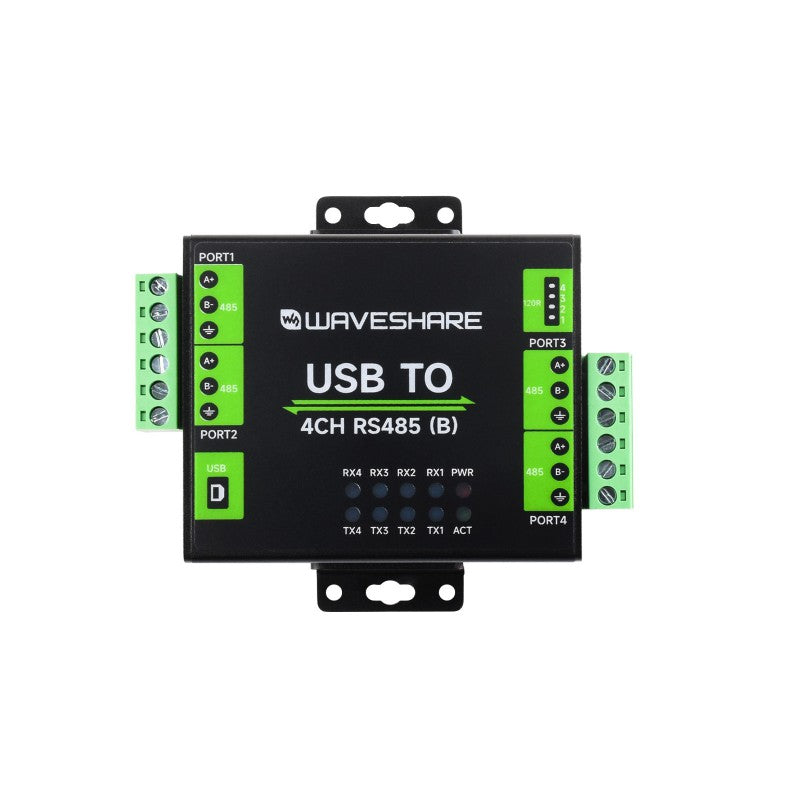

• 10 LEDs zur Anzeige der Stromversorgung, des Gerätekonfigurationsstatus und des Transceiver-Status.

• Metallgehäuse in Industriequalität, unterstützt Wand- und Schienenmontage, solide, einfach zu installieren.

Spezifikationen:

• Produkttyp: Industrieller isolierter USB-zu-RS485-Konverter
• Host Anschluss: USB
• Geräteanschluss: RS485
• Baudrate: 1200 Bit/s bis 460800 Bit/s
• USB:
  • Betriebsspannung: 5 V
  • Anschluss: USB-B
  • Sicherung: 500 mA rücksetzbare Sicherung, Ausgangsisolierung
• Isolierter RS485:
  • Anschluss: Schraubklemme
  • Richtungssteuerung: Automatische Hardware-Steuerung
  • Sicherung: 600 W Blitzschutz und Überspannungsschutz, 15 kV ESD-Schutz (integrierte 120R-Anpassungswiderstände)
  • Übertragungsmodus: Punkt-zu-Mehrpunkt-Verbindungen (bis zu 32 Knoten, bei 16 oder mehr Knoten wird die Verwendung von Repeatern empfohlen)
• Anzeigen:
  • PWR: Betriebsanzeige, leuchtet, wenn USB angeschlossen ist und Spannung erkannt wird
  • ACT: Statusanzeige, leuchtet grün, wenn der Fahrer erkannt wird.
  • RXD: RXD-Anzeige, leuchtet auf, wenn die Geräteanschlüsse Daten zurücksenden
  • TXD: TXD-Anzeige, leuchtet auf, wenn der USB-Anschluss Daten sendet
• Betriebsumgebung:
  • Betriebstemperatur: -40 bis 85 °C
  • Luftfeuchtigkeit: 5 % rF bis 95 % rF
• Unterstützte Betriebssysteme: Win7/8/8.1/10/11, Mac, Linux, Android

Für weitere technische Details besuchen Sie bitte die Produktseite des Herstellers.
