Waveshare Industrieller USB-zu-4-Kanal-Seriell-Konverter

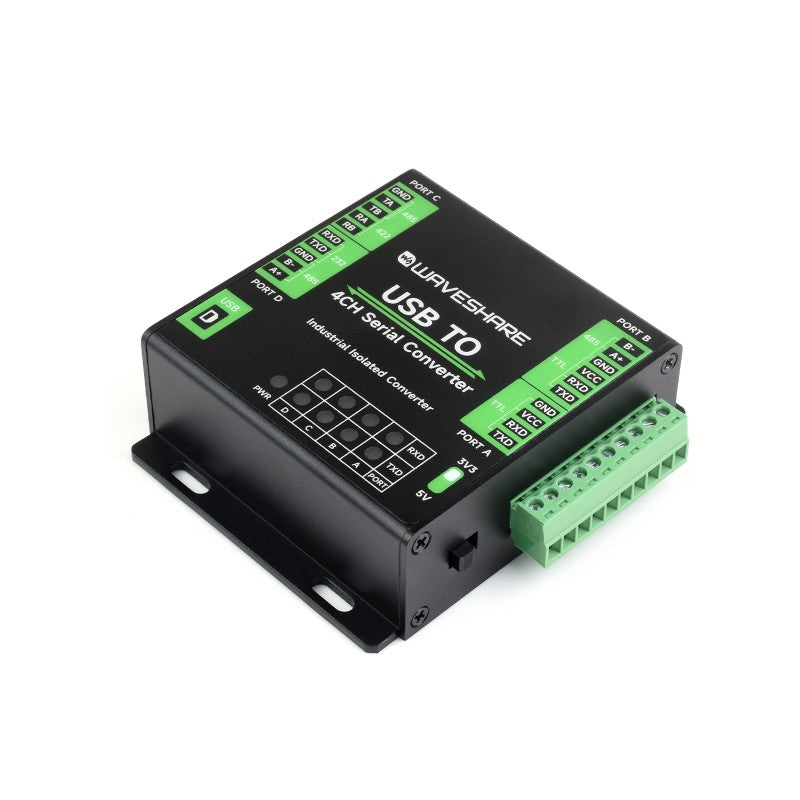

Waveshare 25790 Industrieller USB-zu-4-Kanal-Seriell-Konverter, Original FT4232HL-Chip, unterstützt USB zu RS232/485/422/TTL, für mehrere Geräte geeignet, kompatibel mit mehreren Betriebssystemen

Merkmale:

• Verwendet den Original-Chip FT4232HL, schnelle Kommunikation, stabil und zuverlässig, bessere Kompatibilität.

• Unterstützt USB zu 4-Kanal-Multifunktions-Seriellschnittstelle, praktisch für die Erweiterung oder Fehlerbehebung verschiedener industrieller Seriellschnittstellengeräte.

• Unterstützt USB zu 1-Kanal-TTL + 1-Kanal-TTL/RS485 + 1-Kanal-isoliertem RS485/422 + 1-Kanal-isoliertem RS232/485.

• Integrierte Unibody-Stromversorgungsisolierung, liefert stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für den isolierten Anschluss

• Integrierte Unibody-Digitalisolierung, ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Entstörung, geringer Stromverbrauch

• Integrierter TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannungen und transiente Spannungsspitzen im Schaltkreis, Blitzschutz und ESD-Schutz

• Integrierte Selbstwiederherstellungssicherung und Schutzdioden, gewährleistet stabile Strom-/Spannungsausgänge, bietet Überstrom-/Überspannungsschutz, verbessert die Stoßfestigkeit

• Vollautomatischer Transceiver-Schaltkreis ohne Verzögerung, gewährleistet schnelle und stabile Kommunikation zwischen dem USB-Anschluss und verschiedenen Schnittstellen, ohne dass diese sich gegenseitig stören

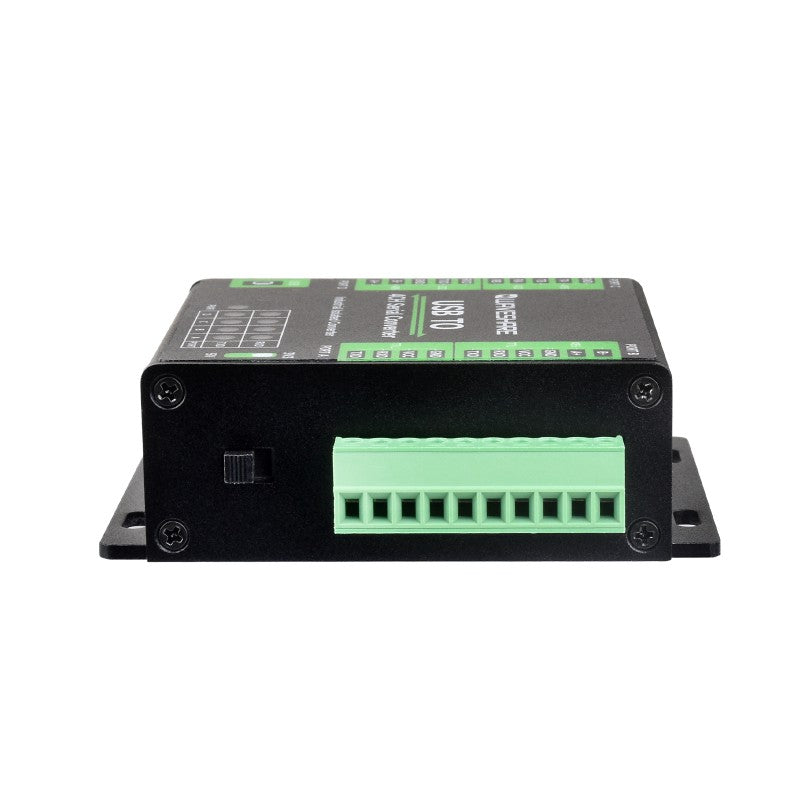

• Integrierter serieller 3,3 V/5 V TTL-Spannungswandler, Konfiguration des TTL-Pegels über Schalter

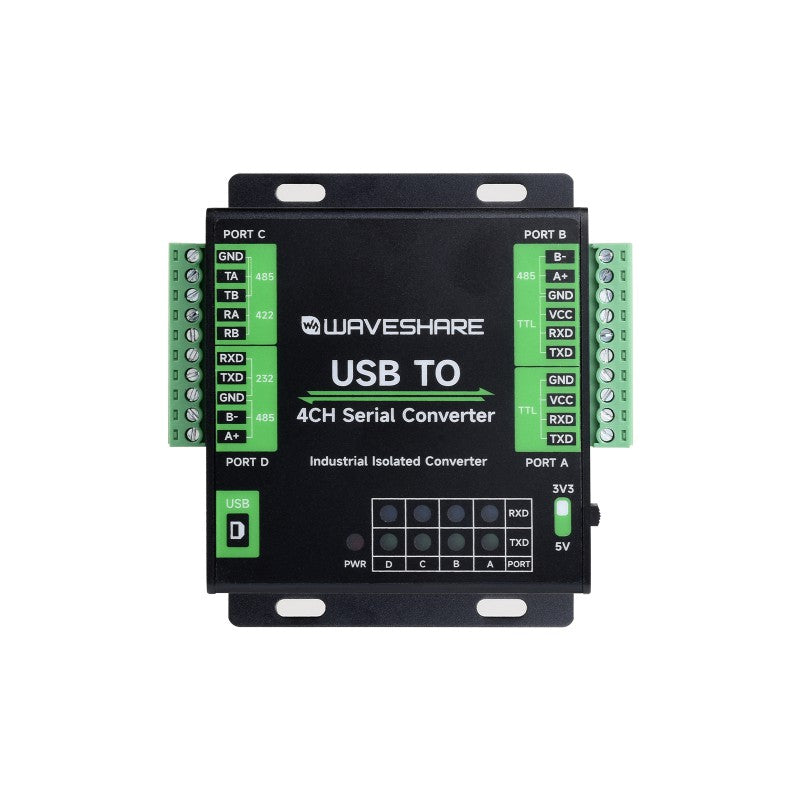

• 9 LEDs zur Anzeige des Strom- und Transceiver-Status

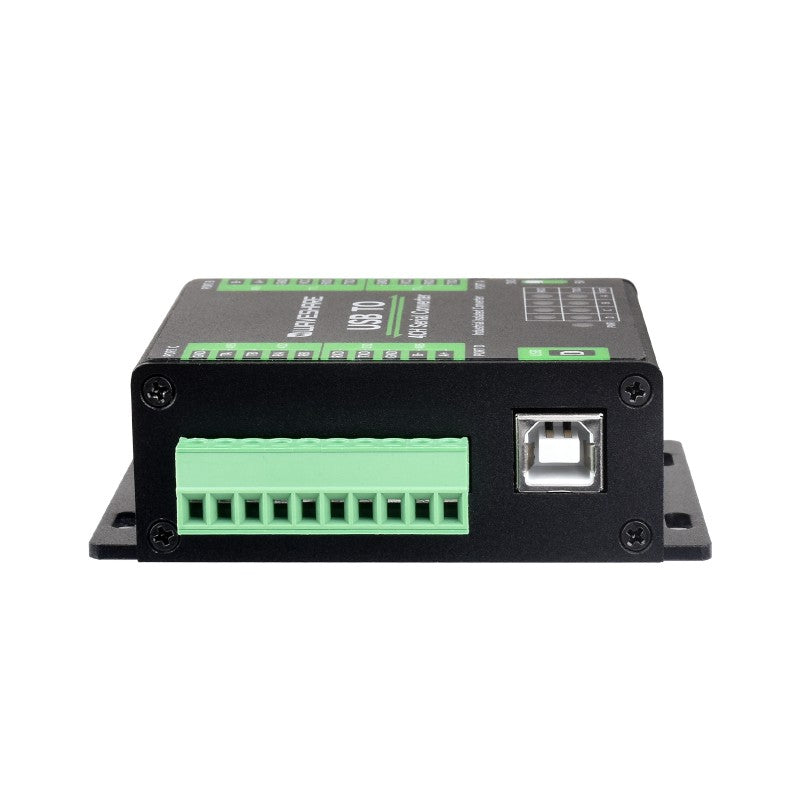

• Hochwertige USB-B-Anschlüsse, leichtes Ein- und Ausstecken

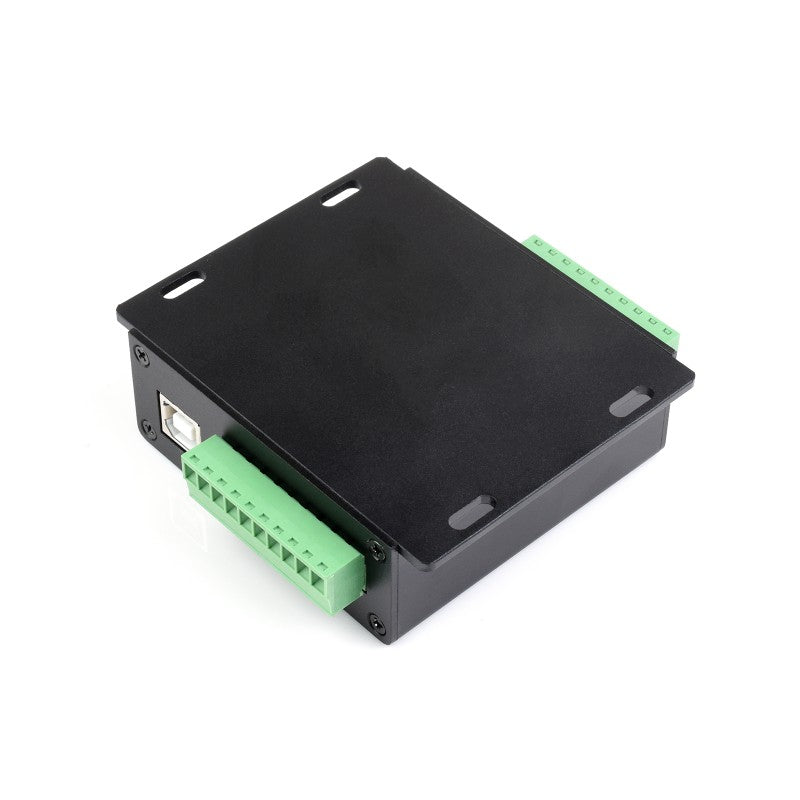

• Metallgehäuse in Industriequalität, unterstützt Wandmontage, solide und schön, einfach zu installieren

Spezifikationen:

• Produkttyp: Industrieller USB-zu-4-Kanal-Multifunktions-Seriellkonverter
• USB:
  • Betriebsspannung: 5 V
  • Anschluss: USB-B
  • Sicherung: 200-mA Self Recovery sicherung, isolierter Ausgang
• PORT A (nur TTL):
  • TTL (UART):
    • Betriebsspannung: 3,3 V / 5 V (über Schalter konfigurierbar)
    • Anschluss: Schraubklemme
    • Sicherung: Klemmschutzdiode, Überspannungs-/Unter Spannungsschutz, stoßfest
    • Übertragungsmodus: Punkt zu Punkt
    • Baudrate: 300 Bit/s ~ 12 Mbit/s
• PORT B (TTL oder RS485):
  • TTL (UART):
    • Betriebsspannung: 3,3 V / 5 V (über Schalter konfigurierbar)
    • Anschluss: Schraubklemme
    • Sicherung: Klemmschutzdiode, Überspannungs-/Unter Spannungsschutz, stoßfest
    • Übertragungsmodus: Punkt zu Punkt
    • Baudrate: 300 Bit/s ~ 12 Mbit/s
  • RS485:
    • Anschluss: Schraubklemme
    • Richtungssteuerung: Automatische Hardware-Steuerung
    • Sicherung: TVS-Diode, Überspannungsschutz und ESD-Schutz
    • Widerstand: Integrierter 120R-Anpassungswiderstand, standardmäßig NC, über Jumper aktivierbar
    • Übertragungsmodus: Punkt-zu-Mehrpunkt-Verbindungen (485-Modus bis zu 32 Knoten, bei 16 oder mehr Knoten wird die Verwendung von Repeatern empfohlen)
    • Baudrate: 300 Bit/s bis 921.600 Bit/s
• PORT C (RS485 oder RS422):
  • Isolierte RS485/422:
    • Anschluss: Schraubklemme
    • Richtungssteuerung: Automatische Hardware-Steuerung
    • Sicherung: TVS-Diode, Überspannungsschutz und ESD-Schutz, Stromisolierung und Signalisolierung
    • Widerstand: Integrierter 120R-Anpassungswiderstand, standardmäßig NC, über Jumper aktivierbar
    • Übertragungsmodus: Punkt-zu-Mehrpunkt-Verbindungen (485-Modus bis zu 32 Knoten, bei 16 oder mehr Knoten wird die Verwendung von Repeatern empfohlen)
    • Baudrate: 300 Bit/s bis 921.600 Bit/s
• PORT D (RS232 oder RS485):
  • Isolierter RS232:
    • Anschluss: Schraubklemme
    • Sicherung: TVS-Diode, Überspannungsschutz und ESD-Schutz, Stromisolierung und Signalisolierung
    • Widerstand: Integrierter 120R-Anpassungswiderstand, standardmäßig NC, über Jumper aktivierbar
    • Baudrate: 300 Bit/s bis 921.600 Bit/s
  • Isolierter RS485:
    • Anschluss: Schraubklemme
    • Richtungssteuerung: Automatische Hardware-Steuerung
    • Sicherung: TVS-Diode, Überspannungsschutz und ESD-Schutz, Stromisolierung und Signalisolierung
    • Widerstand: Integrierter 120R-Anpassungswiderstand, standardmäßig NC, über Jumper aktivierbar
    • Übertragungsmodus: Punkt-zu-Mehrpunkt-Verbindungen (485-Modus bis zu 32 Knoten, bei 16 oder mehr Knoten wird die Verwendung von Repeatern empfohlen)
    • Baudrate: 300 Bit/s bis 921.600 Bit/s
• Anzeigen:
  • PWR: Rote Betriebsanzeige, leuchtet auf, wenn eine USB-Verbindung besteht und Spannung erkannt wird
  • TXD: Grüne TX-Anzeige, leuchtet auf, wenn der USB-Anschluss Daten sendet
  • RXD: Blaue RX-Anzeige, leuchtet auf, wenn die Geräteanschlüsse Daten zurücksenden
• Betriebssysteme: Mac, Linux, Android, Windows 11/10/8.1/8/7

Für weitere technische Details besuchen Sie bitte die Produktseite des Herstellers.
