Beschreibung
Der RAK7590 Field Tester Pad ist ein professionelles LoRaWAN-Feldmessgerät zur Validierung der Netzabdeckung bei Inbetriebnahme, Abnahme und Fehlersuche.
Im Gegensatz zu einfachen Signalmessern testet das Field Tester Pad sowohl Uplink als auch Downlink. Das ist entscheidend, da Class-A-Endgeräte nur in kurzen RX-Fenstern empfangen und Downlink-Probleme (z. B. fehlende ACKs, OTAA-Joins, ADR-Befehle) durch reine Uplink-Tests nicht erkannt werden. Standardisierte Testsessions liefern reproduzierbare Ergebnisse für Abnahmeprotokolle und Audits, direkt am Gerät und ohne Laptop.
Wichtiger Hinweis zu den Systemvoraussetzungen:
Der volle Funktionsumfang (bidirektionale Auswertung, Paketverlust-Statistik, Heatmaps, PDF/CSV-Export) setzt die Field Test Data Processor Extension voraus. Diese Extension läuft ausschließlich auf RAK WisGate Edge Gateways mit WisGateOS 2. Ohne ein WisGate Edge Gateway mit installierter Extension arbeitet das Gerät ausschließlich im vereinfachten LinkCheck-Modus mit stark eingeschränkter Auswertung.
Hauptmerkmale:
- Bidirektionale LoRaWAN-Analyse: RSSI, SNR, Paketverlust, Datenrate, TX-Leistung, ADR-Status und Downlink-Empfang in einem Messdurchgang.
- Standardisierte Testsessions mit 50 Paketen (ca. 5 Minuten) für reproduzierbare, vergleichbare Messungen über mehrere Standorte und Techniker hinweg.

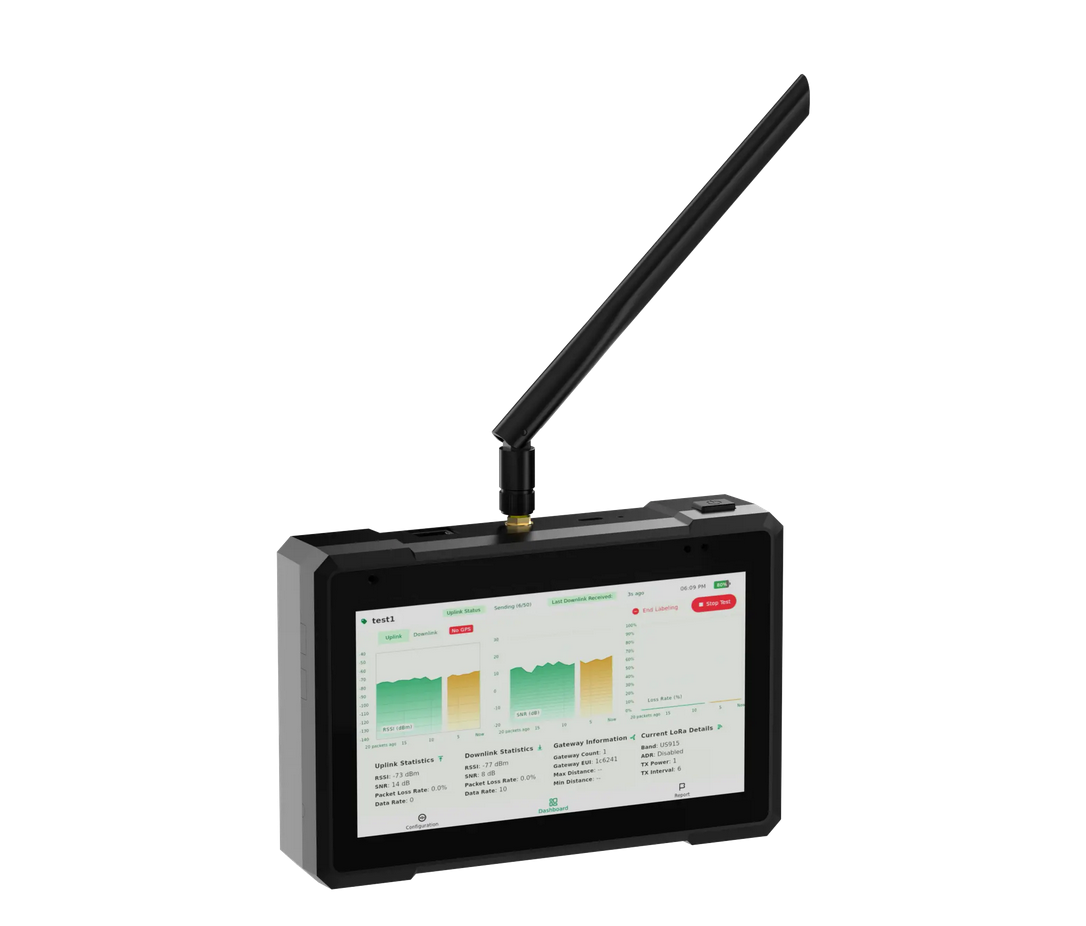

- 7-Zoll-Touchscreen (1024 × 600) mit Live-Diagrammen, Heatmaps (Outdoor) und RSSI/SNR-Streudiagrammen (Indoor), direkt am Gerät und ohne Laptop.
- Outdoor-Mapping mit GNSS und Indoor-Modus über „Custom GPS" für Hallen, Lager und Gebäude ohne Satellitenempfang. Offline-Karten für mehrere Regionen verfügbar.
- Export als PDF-Report (Diagramme und Kartenansicht) oder CSV-Rohdaten über USB. Labeling-Modus für strukturierte Messpunkte.
- Voller Funktionsumfang in Verbindung mit der Field Test Data Processor Extension (WisGate Edge Gateway mit WisGateOS 2 erforderlich); unterstützte Network Server: integrierter LNS, TTN/TTI, ChirpStack, AWS IoT Core for LoRaWAN. LinkCheck-Modus für einfache Tests ohne Extension.
- Hardware: Raspberry Pi CM4-basiert, 20.000 mAh Akku (über 11 h Laufzeit), USB-C, Wi-Fi, Gigabit Ethernet, BLE, externe SMA-LoRa-Antenne.
- LoRaWAN 1.0.3, OTAA, Class A. Diese Variante unterstützt EU868

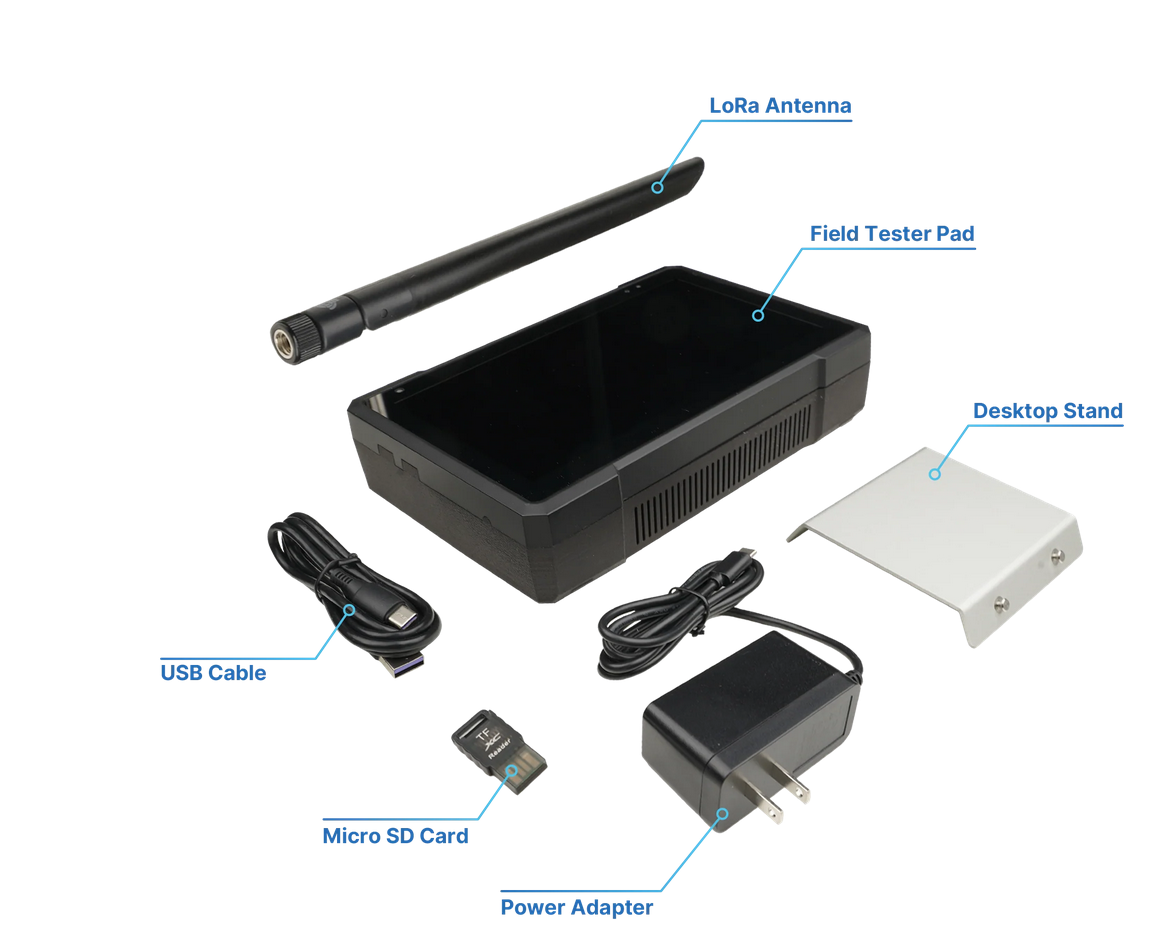

Lieferumfang:
- 1x Field Tester Pad
- 1x LoRa-Antenne
- 1x Netzteil
- 1x USB-Kabel
- 1x Tischständer
- 1x microSD-Karte
