Beschreibung

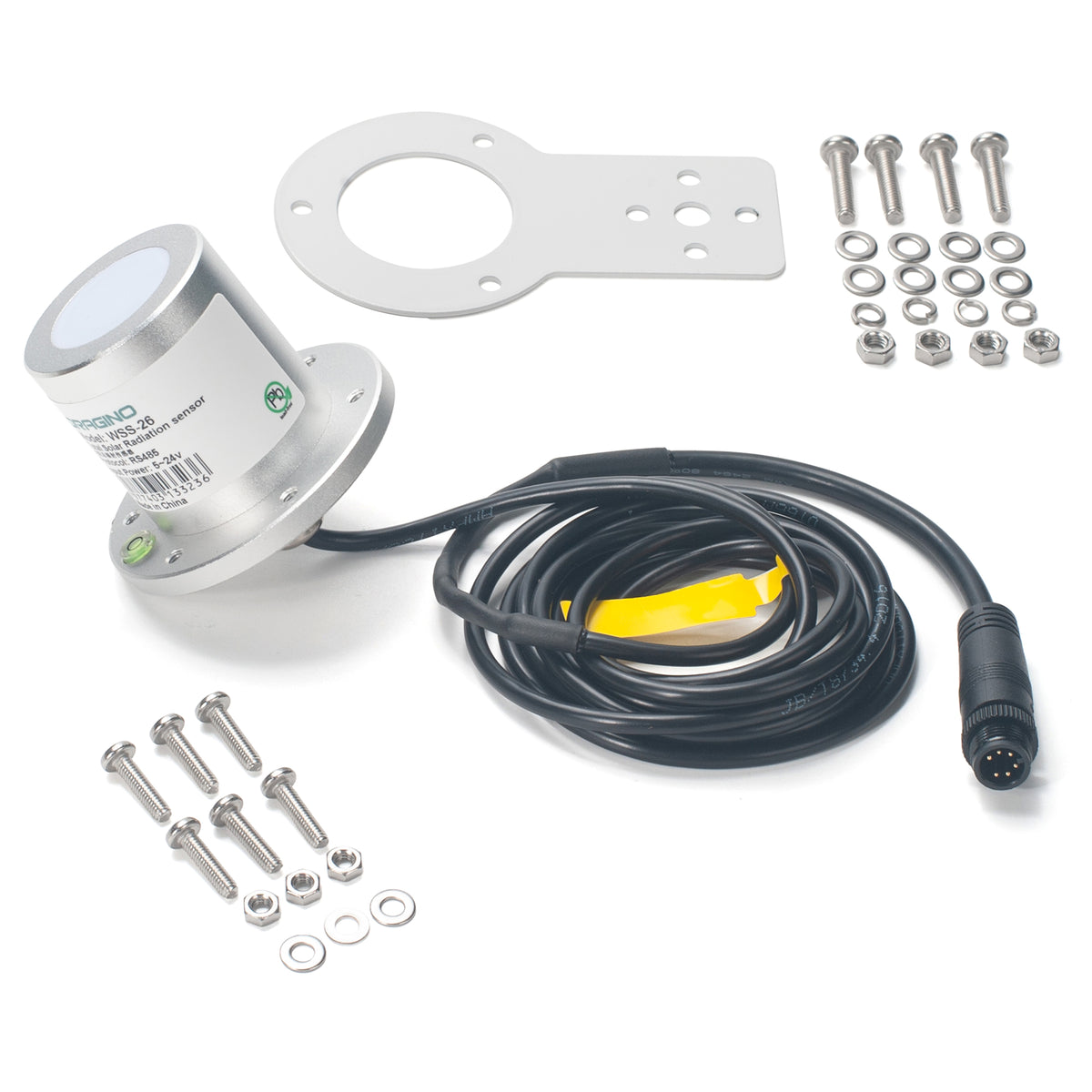

Der Dragino WSS-26 misst die solare Gesamtstrahlung (Globalstrahlung) im Spektralbereich von 0,3 bis 3 µm und erfasst damit nahezu das gesamte Sonnenspektrum vom UV- über den sichtbaren bis in den Infrarotbereich. Nach unten ausgerichtet misst der Sensor die reflektierte Strahlung, mit einem zusätzlichen Schattenring lässt sich die diffuse Strahlung bestimmen. Ein hochpräzises lichtempfindliches Element unter einer präzisionsgefertigten Strahlungsabdeckung sorgt für stabile Messwerte, die Anbindung erfolgt über RS485 an die Dragino Wetterstation WSC2-L.
Hauptmerkmale:
- Messung der Globalstrahlung in W/m² im Spektralbereich 300 bis 3000 nm, Messbereich 0 bis 2000 W/m²
- Flexible Montage: nach oben für Globalstrahlung, nach unten für reflektierte Strahlung, mit Schattenring für diffuse Strahlung
- RS485-Schnittstelle mit Modbus-Befehlssatz, direkt am WSC2-L Hauptgerät betreibbar (Standard-Baudrate 4800)
- Abgleich mehrerer Sensoren über einen per Modbus einstellbaren Skalierungsfaktor (K-Wert)
- Weiter Versorgungsbereich von 5 bis 24 V DC, Betrieb von -40 °C bis +70 °C
Spezifikationen:
- Versorgungsspannung: 5 bis 24 V DC
- Schnittstelle: RS485
- Standard-Baudrate (mit WSC2-L): 4800
- Spektralbereich: 0,3 bis 3 µm (300 bis 3000 nm)
- Messbereich: 0 bis 2000 W/m²
- Auflösung: 0,1 W/m²
- Genauigkeit: ±3 %
- Langzeitstabilität: ≤ ±2 % pro Jahr
- Kosinusfehler: ≤ 7 % bei 10° Sonnenhöhe
- Temperatureinfluss: ±2 % (-10 °C bis +40 °C)
- Stromaufnahme: 4 mA bei 12 V
- Betriebstemperatur: -40 °C bis +70 °C
- Betriebsfeuchte: 10 bis 90 % rF
- Abmessungen: 15 × 11 × 6 cm
- Gewicht: 346,5 g
- Lieferumfang: 1 × WSS-26
Einsatzgebiete:
- Agrarwetterstationen auf Basis der Dragino WSC2-L, z. B. als Eingangsgröße für die Berechnung der Verdunstung und Bewässerungsplanung
- Einstrahlungsmonitoring an Photovoltaikanlagen als Referenz für den Vergleich mit dem tatsächlichen Ertrag
- Albedo-Messungen durch Kombination eines nach oben und eines nach unten ausgerichteten Sensors
- Gebäudeautomation und Klimaforschung, z. B. zur Steuerung von Beschattung oder zur Erfassung lokaler Strahlungsbilanzen
Dokumente:
