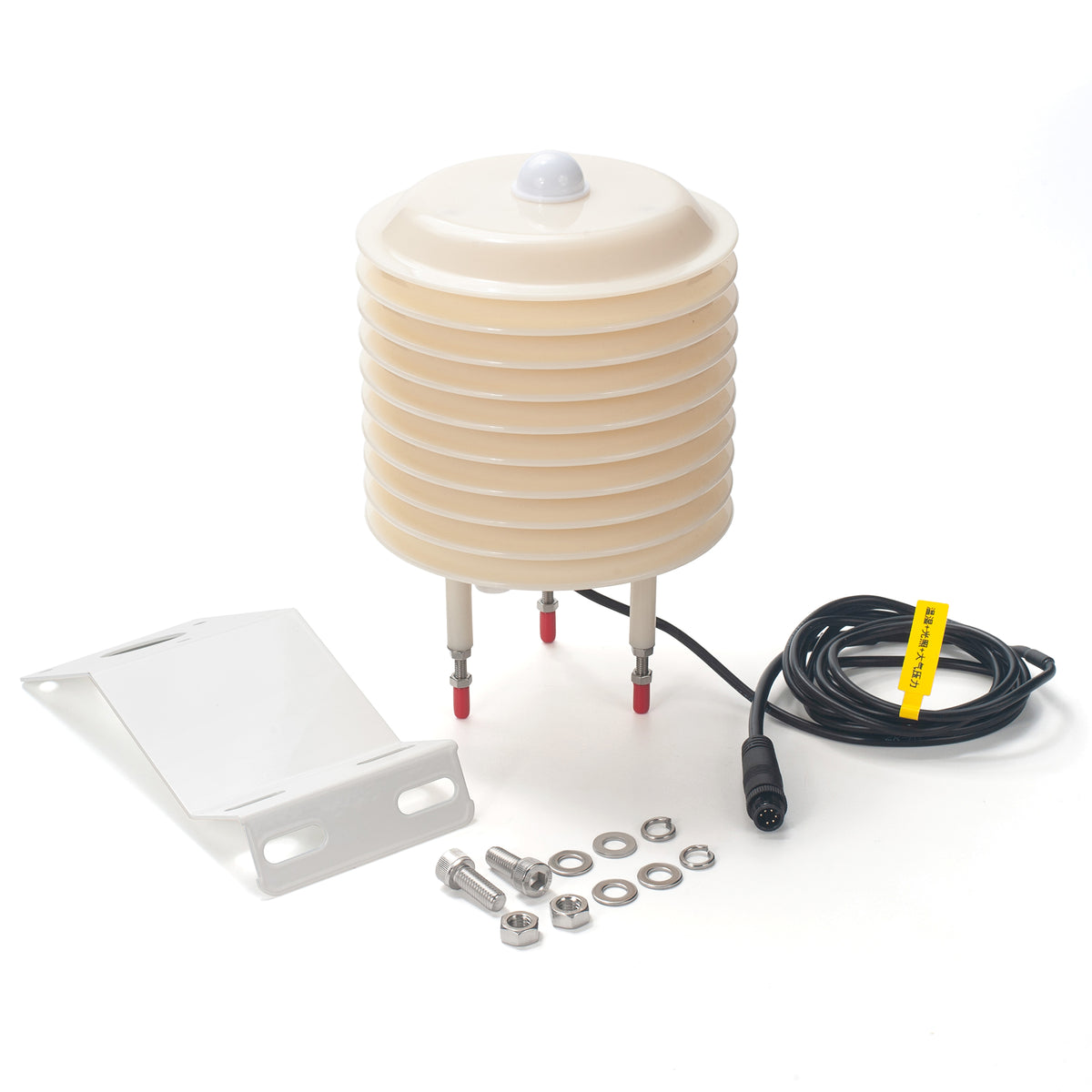

Dragino WSS-25, Temperatur-, Feuchte-, Licht- und Luftdrucksensor, RS485

Der Dragino WSS-25 ist ein 4-in-1-Sensor, der Lufttemperatur, relative Luftfeuchte, Beleuchtungsstärke und Luftdruck gleichzeitig erfasst. Alle Messelemente sitzen in einem UV-beständigen Strahlungsschutzgehäuse, das die Temperatur- und Feuchtemessung vor Verfälschung durch direkte Sonneneinstrahlung schützt. Die Ausgabe erfolgt über RS485 im Standardprotokoll Modbus RTU, wodurch der Sensor sowohl an der Dragino Wetterstation WSC2-L als auch an jedem anderen Modbus-Master betrieben werden kann.

Hauptmerkmale:

• Vier Messgrößen in einem Gerät: Temperatur, relative Luftfeuchte, Beleuchtungsstärke und Luftdruck
• UV-beständiger Strahlungsschutz für den dauerhaften Außeneinsatz
• RS485 mit Standard-Modbus-RTU-Protokoll, Geräteadresse ab Werk 13 (0x0D)
• Direkt am WSC2-L Hauptgerät betreibbar (Standard-Baudrate 4800)
• Versorgung mit 10 bis 30 V DC, maximale Leistungsaufnahme 0,8 W

Spezifikationen:

Allgemein

• Versorgungsspannung: 10 bis 30 V DC
• Leistungsaufnahme: max. 0,8 W
• Schnittstelle: RS485, Modbus RTU
• Standard-Baudrate (mit WSC2-L): 4800
• Geräteadresse ab Werk: 13 (0x0D)
• Lieferumfang: 1 × WSS-25

Temperatur

• Messbereich: -40 °C bis +120 °C
• Auflösung: 0,1 °C
• Genauigkeit: ±0,5 °C bei 25 °C
• Langzeitstabilität: ≤ 0,1 °C pro Jahr
• Ansprechzeit: ≤ 25 s (τ63, bei 1 m/s Luftströmung im Gehäuse)

Relative Luftfeuchte

• Messbereich: 0 bis 99 % rF
• Auflösung: 0,1 % rF
• Genauigkeit: ±3 % rF bei 60 % rF und 25 °C
• Langzeitstabilität: ≤ 1 % rF pro Jahr
• Ansprechzeit: ≤ 8 s (τ63, bei 1 m/s Luftströmung im Gehäuse)

Luftdruck

• Messbereich: 0 bis 120 kPa (0 bis 1200 hPa)
• Auflösung: 0,1 kPa (1 hPa)
• Genauigkeit: ±0,15 kPa (±1,5 hPa) bei 25 °C und 101 kPa
• Langzeitstabilität: -0,1 kPa pro Jahr
• Ansprechzeit: ≤ 2 s

Beleuchtungsstärke

• Messbereich: 0 bis 200.000 lx
• Auflösung: 1 lx
• Genauigkeit: ±7 % bei 25 °C
• Langzeitstabilität: ≤ 5 % pro Jahr
• Ansprechzeit: ≤ 2 s

Einsatzgebiete:

• Agrarwetterstationen auf Basis der Dragino WSC2-L als Basismodul für Klima- und Lichtdaten
• Frost- und Krankheitsvorwarnung im Obst-, Wein- und Gemüsebau anhand von Temperatur und Luftfeuchte
• Lokale Wetterbeobachtung und Klimamonitoring in Kommunen, auf Betriebsgeländen oder an Schulen
• Integration in bestehende Modbus-RTU-Systeme, z. B. SPS oder Gebäudeleittechnik, zur Erfassung von Außenklima und Tageslicht

Dokumente:

• Benutzerhandbuch
