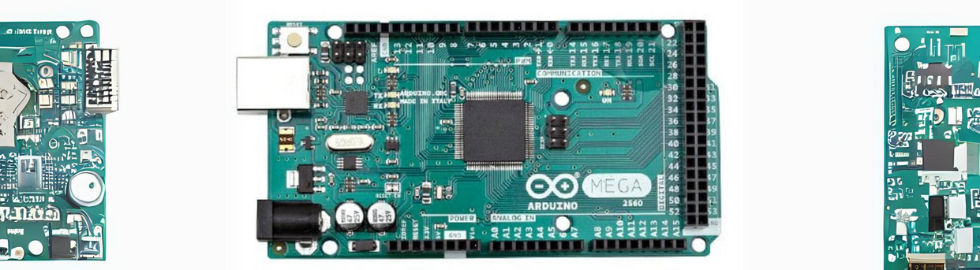

Arduino Mega 2560 Pinbelegung

Wenn Sie sich einen Arduino Mega kaufen, wird sich im Laufe Ihres Elektronik-Projekts sicherlich die Frage nach der Pinbelegung stellen.

Eingänge und Ausgänge des Arduino Megas

Jeder der 54 digitalen Pins des Arduino 2560 Mega kann als Eingang oder Ausgang verwendet werden, wobei die Funktionen pinMode (), digitalWrite () und digitalRead () verwendet werden. Sie arbeiten mit 5 Volt. Jeder Pin kann maximal 40 mA bereitstellen oder empfangen und verfügt über einen internen Pullup-Widerstand (standardmäßig getrennt) von 20-50 kOhms.

Darüber hinaus haben einige Pins spezielle Funktionen:

• Seriell: 0 (RX) und 1 (TX);
• Seriell 1: 19 (RX) und 18 (TX);
• Seriell 2: 17 (RX) und 16 (TX);
• Seriell 3: 15 (RX) und 14 (TX).

Wird verwendet, um serielle TTL-Daten zu empfangen (RX) und zu senden (TX). Die Pins 0 und 1 sind auch mit den entsprechenden Pins des seriellen ATmega16U2-USB-zu-TTL-Chips verbunden.

Externe Interrupts:

2 (Interrupt 0), 3 (Interrupt 1), 18 (Interrupt 5), 19 (Interrupt 4), 20 (Interrupt 3) und 21 (Interrupt 2). Diese Pins können so konfiguriert werden, dass ein Interrupt bei einem niedrigen Wert, einer steigenden oder fallenden Flanke oder einer Wertänderung ausgelöst wird. Weitere Informationen finden Sie in der Funktion attachInterrupt ()

PW

2 bis 13 und 44 bis 46. 8-Bit-PWM-Ausgang mit der Funktion analogWrite () bereitstellen.

SPI:

50 (MISO), 51 (MOSI), 52 (SCK), 53 (SS). Diese Pins unterstützen die SPI-Kommunikation unter Verwendung der SPI-Bibliothek. Die SPI-Pins sind auch im ICSP-Header ausgebrochen, der physisch mit Uno, Duemilanove und Diecimila kompatibel ist.

LED:

13. Es ist eine eingebaute LED an den digitalen Pin 13 angeschlossen. Wenn der Pin den Wert HIGH hat, leuchtet die LED, wenn der Pin auf LOW steht, ist er ausgeschaltet.

TWI:

20 (SDA) und 21 (SCL). Unterstützung der TWI-Kommunikation mithilfe der Wire-Bibliothek. Beachten Sie, dass sich diese Pins nicht an derselben Stelle befinden wie die TWI-Pins des Duemilanove oder Diecimila.

Der Mega2560 verfügt über 16 analoge Eingänge, von denen jeder eine Auflösung von 10 Bit bietet (d. H. 1024 verschiedene Werte). Standardmäßig messen sie Masse bis 5 Volt. Es ist jedoch möglich, das obere Ende ihres Bereichs mit der AREF-Pin und der Funktion analogReference () zu ändern.

Es gibt ein paar andere Pins auf der Platine:

AREF:

Referenzspannung für die analogen Eingänge. Wird mit analogReference () verwendet.

Reset:

Bringen Sie diese Zeile auf LOW, um den Mikrocontroller zurückzusetzen. Wird in der Regel verwendet, um einen Reset-Button für Schilde hinzuzufügen, die den auf der Platine blockieren.

Arduino Mega 2560 PIN Diagramm

Arduino Mega Pinmapping-Tabelle
