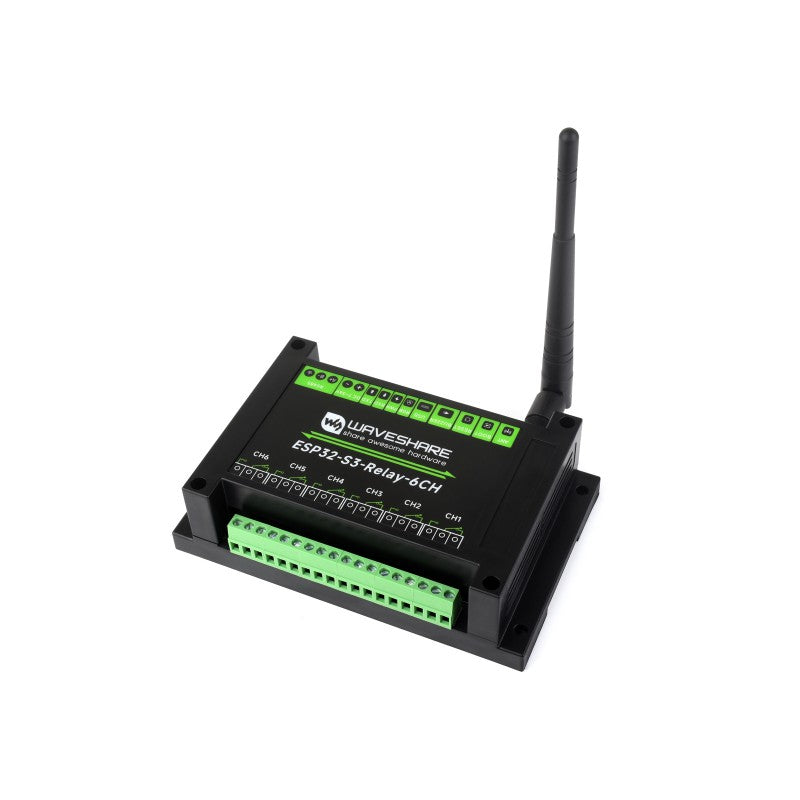

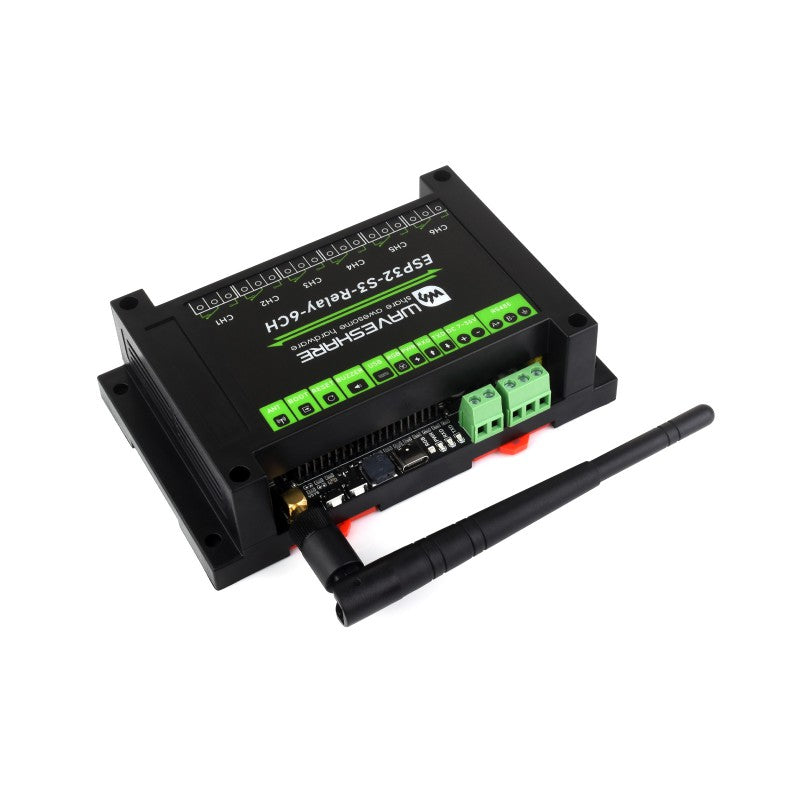

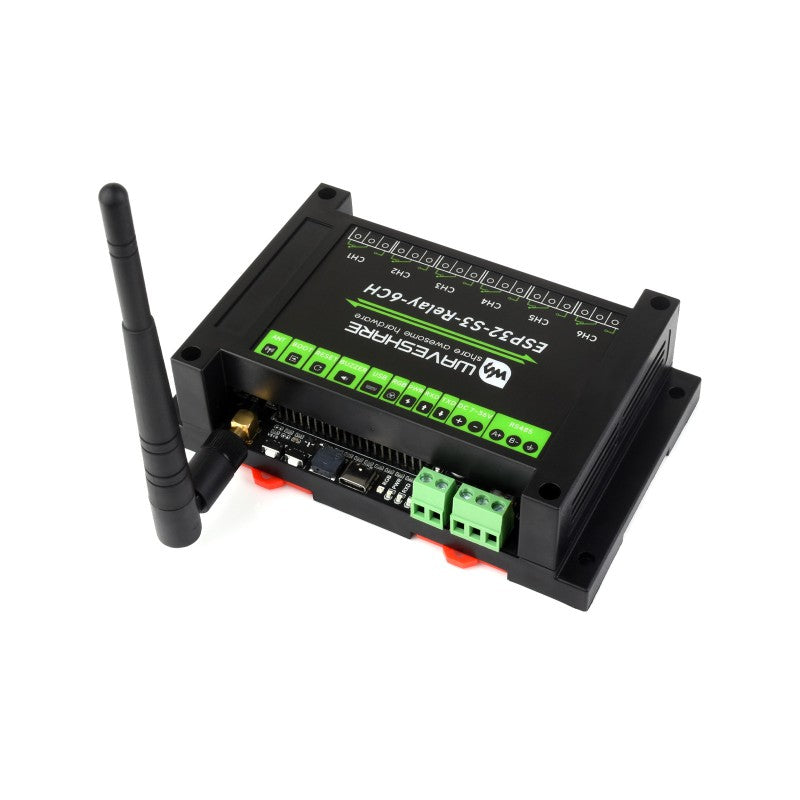

Waveshare Industrielles 6-Kanal-ESP32-S3-WiFi-Relaismodul

Waveshare 26756 Industrielles 6-Kanal-ESP32-S3-WLAN-Relaismodul, unterstützt WLAN-/Bluetooth-/RS485-Steuerung, integrierte RS485-/Pico-HAT-Schnittstellen, mit mehreren Isolationsschutzschaltungen, industrietauglich, Gehäuse für Schienenmontage

Merkmale:

• Basierend auf dem Mikrocontroller ESP32-S3 mit Xtensa 32-Bit-LX7-Dual-Core-Prozessor, der mit 240 MHz betrieben werden kann.

• Integrierte 2,4-GHz-WLAN- und Bluetooth LE-Dual-Mode-Funkkommunikation mit überragender HF-Leistung.

• Hochwertiges Relais, Kontaktbelastbarkeit: ≤10 A 250 VAC/30 VDC

• Integrierte isolierte RS485-Schnittstelle zum Anschluss an verschiedene RS485-Modbus-Industriemodule oder -Sensoren

• Integrierter 40-PIN-Header, kompatibel mit einigen Raspberry Pi Pico HAT, zur Erweiterung um weitere Funktionen wie RTC / CAN / RS232 / LoRa / Sensor usw.

• Integrierter USB-Typ-C-Anschluss für Stromversorgung, Firmware-Download und Debugging

• Integrierte Schraubklemme für die Stromversorgung, unterstützt einen weiten Eingangsspannungsbereich von 7 bis 36 V, geeignet für industrielle Anwendungen

• Integrierte Optokoppler-Isolierung zur Verhinderung von Störungen durch externe Hochspannungsschaltungen, die an das Relais angeschlossen sind

• Integrierte digitale Isolierung zur Verhinderung von Störungen durch externe Signale

• Integrierte Unibody-Stromversorgungsisolierung, die eine stabile isolierte Spannung liefert, keine zusätzliche Stromversorgung für den isolierten Anschluss erforderlich

• Integrierter Summer, farbige RGB-LED, Stromversorgungs- und RS485-TX/RX-Anzeigen zur Überwachung des Betriebsstatus des Moduls

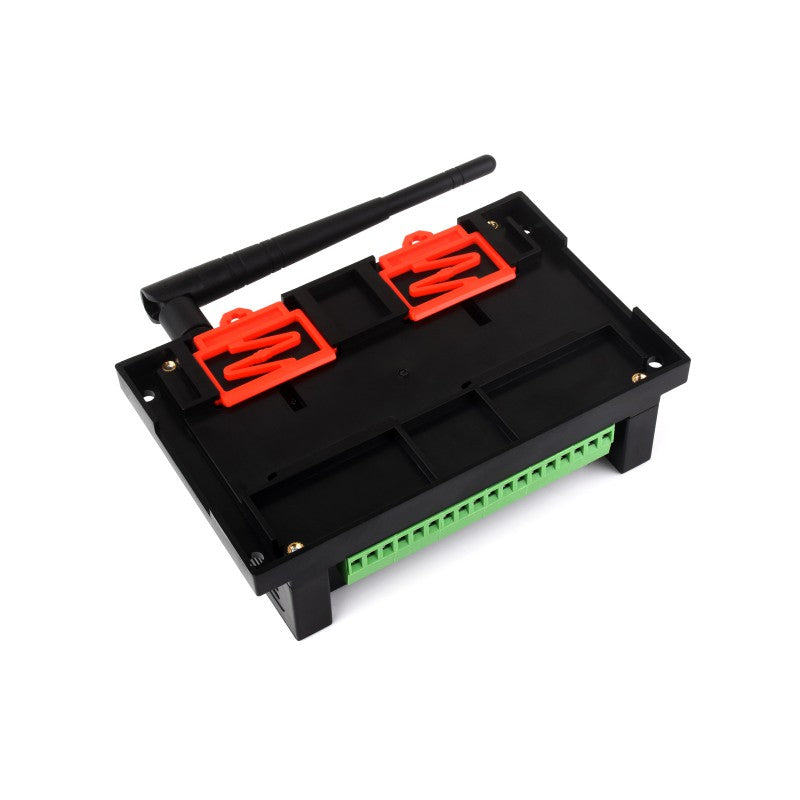

• Schienengeführtes ABS-Gehäuse, einfach zu installieren, sicher in der Anwendung

Spezifikationen:

• Microcontroller: ESP32-S3 (Standardmodul: ESP32-S3-WROOM-1U-N16, anpassbar für andere Module)
• Drahtlose Kommunikation: 2,4 GHz WLAN (802.11 b/g/n)、Bluetooth 5, BLE
• USB:
  • Anschluss: USB-C
  • Stromversorgung. 5 V
  • Funktionen: Stromversorgung, USB-Kommunikation, Firmware-Download usw.
• Isolierter RS485:
  • Anschluss: Schraubklemme
  • Richtungssteuerung: Automatische Hardware-Steuerung
  • Sicherung: TVS-Diode, Überspannungsschutz und ESD-Schutz
  • Widerstand: Integrierter 120R-Abgleichwiderstand, standardmäßig NC, über Jumper aktivierbar
• Erweiterte Schnittstelle: Integrierter 40-poliger Steckverbinder, kompatibel mit einigen Raspberry Pi Pico HATs, einfache Erweiterung um weitere Funktionen wie RTC / CAN / RS232 / LoRa / Sensor usw.
• Relais:
  • Nennleistung: ≤10 A 250 VAC/30 VDC
  • Relaiskanäle: 6
  • Kontaktform: 1NO 1NC
  • Isolierung: Optokoppler-Isolierung
• LED Anzeigen:
  • RGB: RGB-Farb-LED, unterstützt programmierbare Steuerung für die Anzeigefarbe
  • PWR: Rote Betriebsanzeige, leuchtet auf, wenn eine USB-Verbindung besteht und Spannung erkannt wird
  • TXD: Grüne TX-Anzeige, leuchtet auf, wenn der RS485-Port Daten sendet
  • RXD: Blaue RX-Anzeige, leuchtet auf, wenn der Geräteanschluss Daten zurücksendet
• Stromversorgung Schraubklemme:
  • Spannungsbereich: 7 bis 36 V
• Sonstiges:
  • Gehäuse: ABS-Schutzgehäuse für Schienenmontage
  • Abmessungen: 145 x 90 x 40 mm

Für weitere technische Details besuchen Sie bitte die Produktseite des Herstellers.
