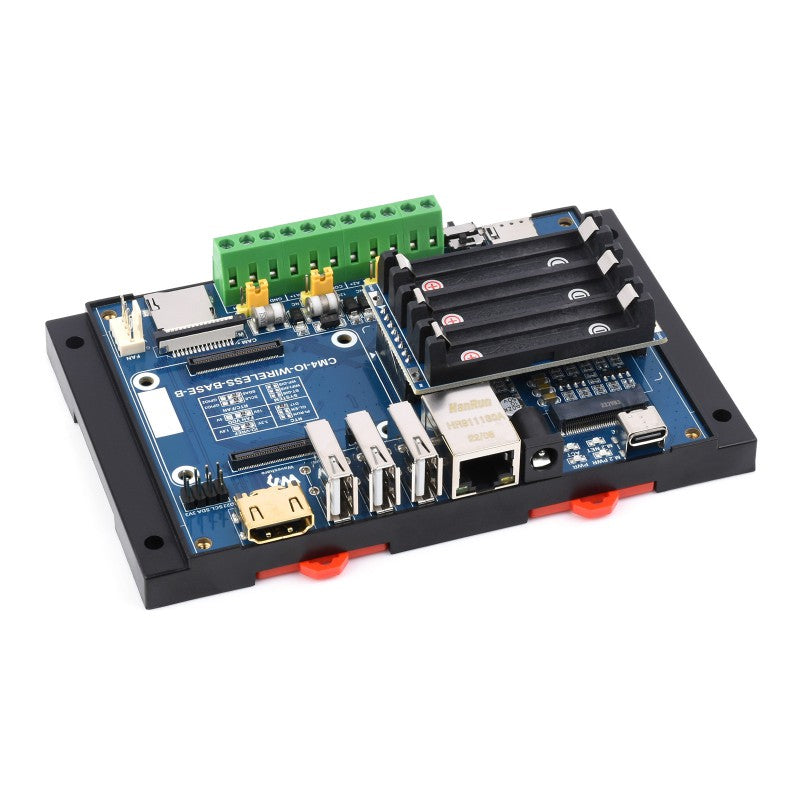

Waveshare Industrial IoT 5G/4G Wireless Expansion Module

Waveshare (24786) Industrielles IoT-5G/4G-Funkmodul für das Raspberry Pi Compute Module 4, mit USV-Modul und integriertem M.2-Steckplatz OHNE 4G Modul und Netzteil.

Industrielles Erweiterungsmodul auf Basis des Raspberry Pi CM4 mit USV-Modul, das über gängige Schnittstellen wie Gigabit-Ethernet, HDMI, USB und GPIO verfügt und über den M.2 B KEY-Sockel den Anschluss zusätzlicher 4G/5G-Funkkommunikationsmodule ermöglicht. Außerdem sind industrielle Schnittstellen/Ressourcen wie RS485, CAN und RTC vorhanden.

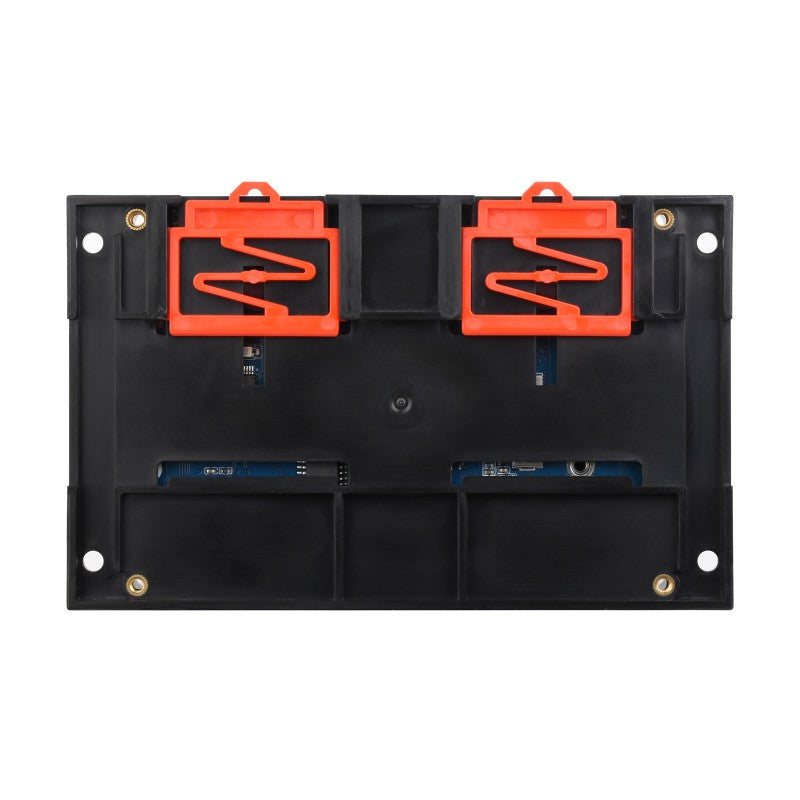

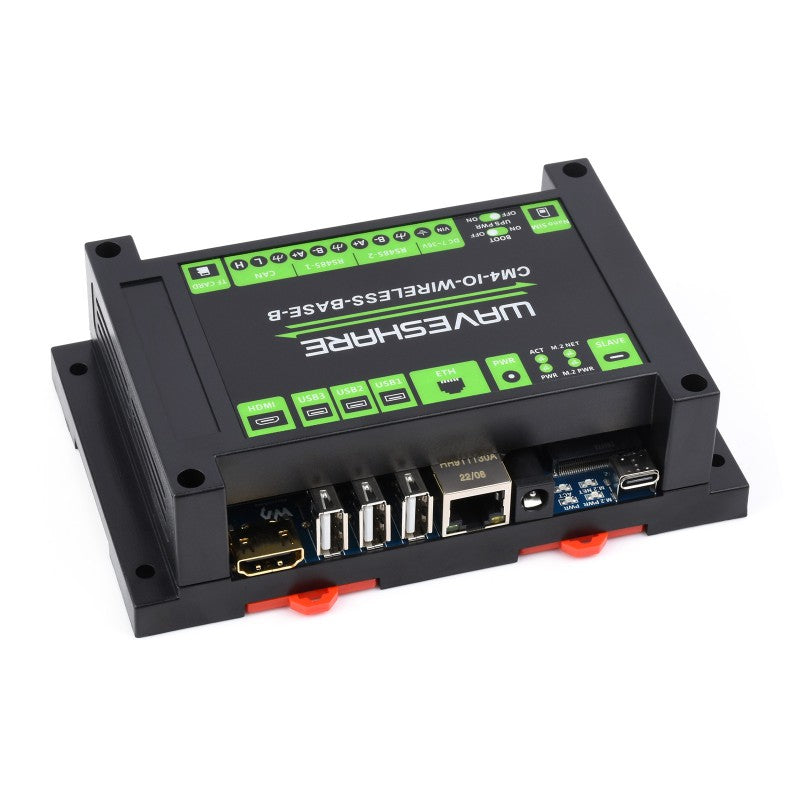

In Kombination mit dem industriellen Schienenmontage-Schutzgehäuse ist das Modul die ideale Wahl für den Aufbau von IoT-Gateways, 4G/5G-Routern, IoT-Datenerfassung oder sogar PLC-Geräten in industriellen Automatisierungssystemen und vielem mehr.

Spezifikationen:

• CM4-Sockel: geeignet für alle Varianten des Compute Module 4

• USV-Stromversorgung: USV-Modul, 5 V/2,5 A (max.) Ausgang, unterstützt 3 × 10440 Lithium-Batterien (NICHT im Lieferumfang enthalten)

• Netzwerk:

• Gigabit-Ethernet RJ45

• M.2 B KEY, zum Anschluss eines 5G-/4G-Funkmoduls

• Nano-SIM-Kartensteckplatz, unterstützt Standard-Nano-SIM-Karten für
• 5G-/4G-/3G-/2G-Kommunikation

• USB: USB 2.0 × 3

• Pin-Header: Nicht isoliert RS485 × 2, Nicht isoliert CAN × 1, Teilweise GPIO-Pins

• Kamera: MIPI CSI-2 × 1 (15-poliger 1,0-mm-FPC-Anschluss)

• Video: HDMI × 1, unterstützt 4K-Ausgabe mit 30 fps

• RTC: Echtzeituhr mit Batterieanschluss und Möglichkeit zum Aufwecken des
• Compute Module 4

• Speicher: TF-Kartensteckplatz für Compute Module 4 Lite (ohne eMMC) Varianten

• Lüfteranschluss: 5 V/12 V, ermöglicht Drehzahlregelung und -messung

• Stromeingang: 5 V oder 7 bis 36 V

• Abmessungen: 145 × 90 × 40 mm

Für weitere technische Details besuchen Sie bitte die Produktseite des Herstellers.
