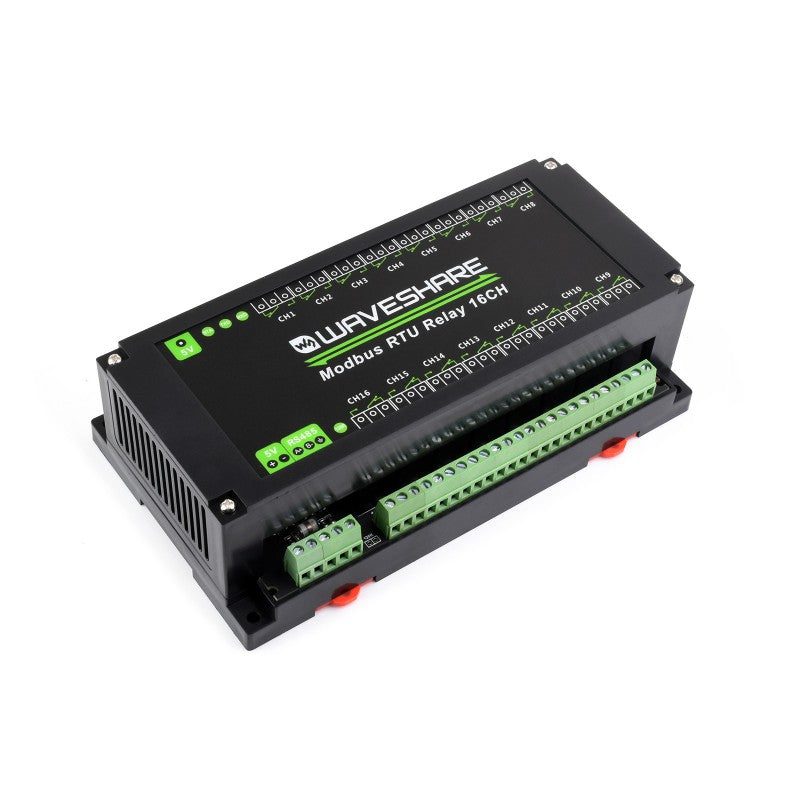

Modbus RTU 16-Kanal-Relaismodul, RS485-Schnittstelle

Waveshare 24921 Modbus RTU 16-Kanal-Relaismodul, RS485-Schnittstelle, mit mehreren Isolationsschutzschaltungen, Industriequalität, Schienengehäuse

Industrielles 16-Kanal-Relaismodul, gesteuert über RS485-Bus, verwendet das Modbus-RTU-Protokoll, verfügt über integrierte Schutzschaltungen wie Stromversorgungsisolierung, magnetische Isolierung, rückstellbare Sicherung und TVS-Diode usw. Es wird außerdem mit einem ABS-Gehäuse geliefert.

Das Modbus RTU 16-Kanal-Relais ist sehr einfach zu bedienen. Aufgrund seiner schnellen Kommunikation, Stabilität, Zuverlässigkeit und Sicherheit ist es die ideale Wahl für industrielle Steuerungsgeräte und/oder Anwendungen mit hohen Kommunikationsanforderungen.

Merkmale:

• Konfigurierbare Geräteadresse (1~255), mehrere Geräte können auf dem RS485-Bus kaskadiert werden.
• Verfügt über eine Flash-On- und Flash-Off-Funktion. Durch Übergeben eines Arguments an den Befehl ist es möglich, das Relais für eine bestimmte Zeit einzuschalten und dann automatisch wieder zu schließen.
• Integrierte Unibody-Stromversorgungsisolierung, liefert stabile isolierte Spannung, benötigt keine zusätzliche Stromversorgung für den isolierten Anschluss.
• Integrierte magnetische Isolierung, ermöglicht Signalisolierung, hohe Zuverlässigkeit, starke Entstörung, geringer Stromverbrauch.
• Integrierte rückstellbare Sicherung und TVS (Transient Voltage Suppressor), unterdrückt effektiv Überspannungen und transiente Spannungsspitzen im Stromkreis, bietet Überstrom-/Überspannungsschutz, Blitzschutz und Antistatik
• Integrierte Optokoppler-Isolierung, verhindert Störungen des Relais durch Hochspannungskreise
• Integrierter dedizierter Relaistreiber-Chip mit eingebautem Freilaufdiodenschutz, stärkere und stabilere Ansteuerungsleistung.
• Verpolungsschutzschaltung verhindert eine versehentliche Beschädigung der Schaltung durch falsche Anschlüsse.
  Hochwertiges Relais, Kontaktbelastbarkeit: ≤10 A 250 VAC/30 VDC.

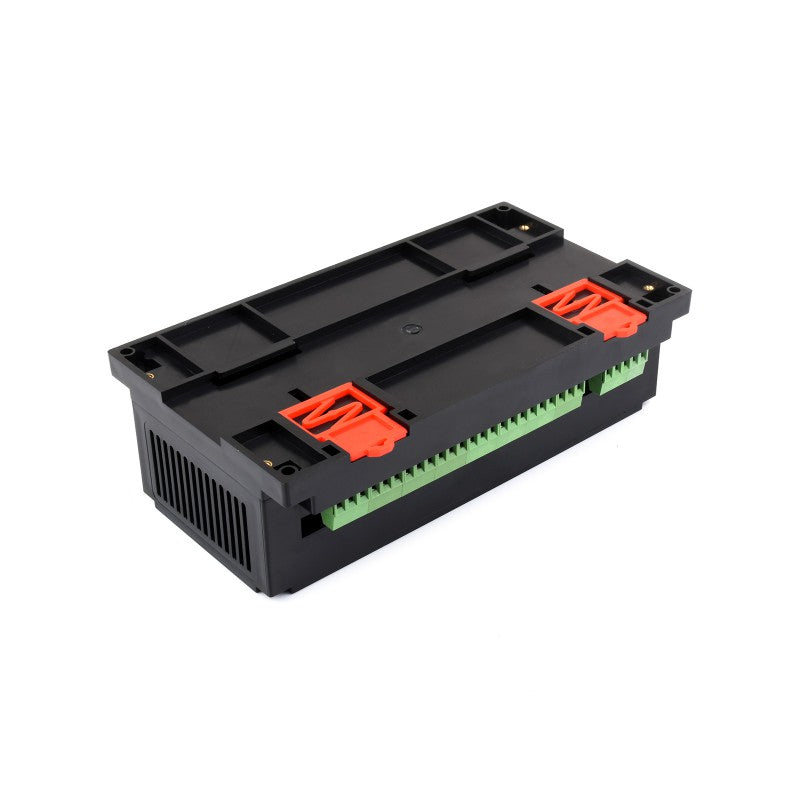

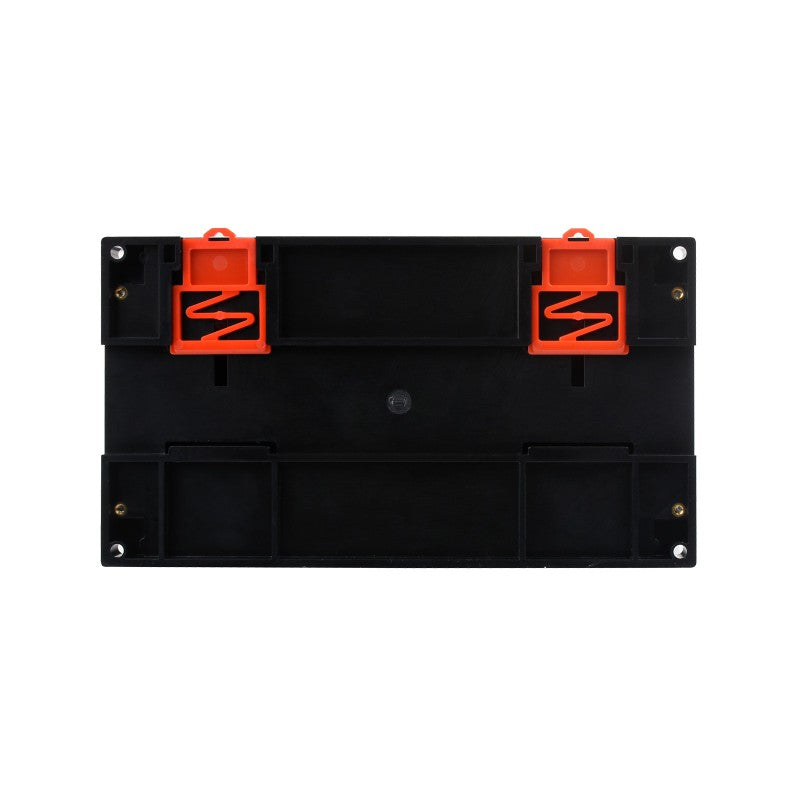

• Schienengeführtes ABS-Gehäuse, einfach zu installieren, sicher in der Anwendung.
• 3 LEDs zur Anzeige des MCU-Status und des Signalübertragungsstatus.

Spezifikationen:

• Betriebsspannung: 5V
• Kommunikationsschnittstelle: RS485
• Baudrate: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
• Standard-Kommunikationsformat: 9600, N, 8, 1
• Relaiskanäle: 16
• Kommunikationsprotokoll: Standard-Modbus-RTU-Protokoll
• RS485-Adresse: 1 bis 255
• LED Anzeigen:
  • STA: MCU-Anzeige, blinkt weiter, wenn die MCU normal funktioniert
  • TXD: TX-Anzeige, leuchtet beim Senden von Daten
  • RXD: RX-Anzeige, leuchtet bei Empfang von Daten

Für weitere technische Details besuchen Sie bitte die Produktseite des Herstellers.
